受疫情影響，原定于2022年4月舉辦的第十二屆中國數控機床展覽會（CCMT2022）宣布停止舉辦。在此之前，為了更好地宣傳展商展品，展會主辦方，中國機床工具工業協會曾于2021年底面向廣大展商征集了“CCMT2022展商風采”素材，收到眾多宣傳資料并開始陸續編發。
考慮到有部分展品素材尚未編發，為了體現公平、更好地為境內外展商提供完整有序的服務，現協會傳媒部擬將這些素材編輯整理為“2022產品推介”在協會全媒體平臺發布。感謝廣大展商一直以來的支持和信任！期待CIMT2023與您相聚北京！
——中國機床工具工業協會傳媒部
深圳市創世紀機械有限公司（簡稱臺群精機）是創世紀（股票代碼：300083）旗下全資子公司，成立于2005年，是一家集智能裝備研發、生產、銷售、服務于一體的國家高新技術企業。創世紀機械旗下擁有Taikan臺群、創群、赫勒等品牌，其數控機床產品品種齊全，涵蓋鉆銑中心、立式加工中心、臥式加工中心、數控車床、龍門加工中心、精雕機、雕銑機等系列機種。
創世紀副董事長：羅育銀
公司立足于中高端數控機床產業，致力于為廣大用戶提供高可靠性、高性價比、具備綜合競爭優勢的數控機床產品和優質服務，成就客戶工業夢想。
2017年以來，公司借助在3C領域的技術積累、品牌影響力、供應鏈管理和規模化制造優勢，加快在通用機床領域的布局，并集中資源重點打造立式加工中心系列產品，實現了連續多年銷量大幅增長。
公司堅持“高品質、高性價比”的理念，通過科技創新回報客戶,降低客戶使用成本，推出T-V856S、T-V1165S等一批深受市場青睞的立加產品。
2021年，臺群精機立式五軸系列機床開始批量下線，工件一次裝夾即可完成復雜零件多面加工，具備高精度、高效率、高穩定性等特點，廣泛應用于3C零部件、VR眼鏡、醫療器械、汽車零部件、船舶、航空及模具加工等領域。

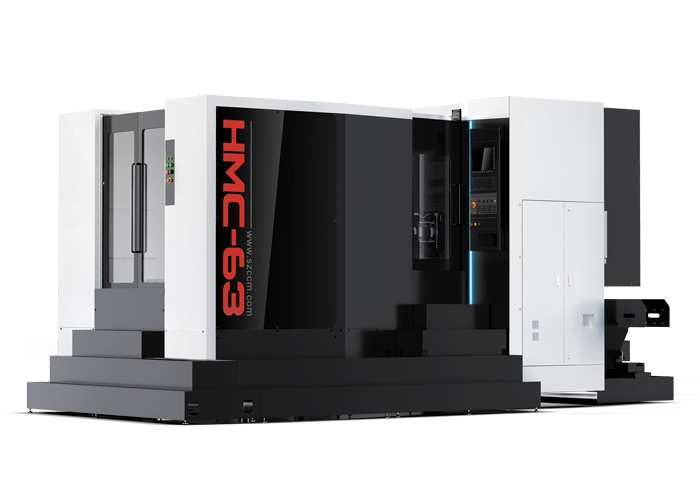

1.HMC-63臥式加工中心
機床整體采用動立柱移動式、大圓盤式刀庫，正T型床身結構，基礎大件均采用優質樹脂砂造型及高強度鑄鐵材料，整機具有高剛性和精度穩定性。主要鑄件均經過有限元分析，優化筋格布置，充分滿足機床高扭矩切削的需要。
三軸導軌采用高剛性、精密55滾柱重載直線導軌，具有低摩擦、低振動和高剛性特性，可提高機床切削剛性、加工精度和穩定性。三軸絲杠采用大導程滾珠絲杠，采用（4+4）24個軸承支撐，提高機床承載能力和傳動剛性，保持機床加工精度和穩定性。
機床主軸選用內藏式電主軸BT50-8000r/min（可選10000r/min），具有高速、高剛性、大扭矩特性，低速重切及高速精切能力佳。配置大轉矩無框直驅電機，結構設計緊湊，電機轉子與轉臺回轉機構融合一體，具有極好的傳動剛性。配置雷尼紹圓光柵作位置反饋，確保轉臺回轉定位精度。
APC凸輪交換機構采用機械凸輪升降旋轉設計，集上升抬起、旋轉交換、下降落位動作于一體，全部時序動作通過凸輪箱實現。配置40T臥式圓盤刀庫，采用伺服控制選刀，ATC換刀，提供平穩及可靠的刀具交換動作。
應用于汽車、能源、信息、模具等行業，特別適合異型零件、箱體類零件加工，性能指標和精度指標完全符合國家標準，滿足各種需求。
產品參數:
|
加工范圍 |
X\Y\Z軸/mm |
1050、800、1000 |
|
主軸端面到工作臺中心的距離/mm |
150-1150 |
|
|
主軸中心到工作臺面的距離/mm |
120-920 |
|
|
最大工件尺寸/mm |
φ930×1000 |
|
|
工作臺 |
工作臺尺寸/mm |
630×630 |
|
工作臺承重/kg |
1200 |
|
|
最小分度單位 |
0.001° |
|
|
主軸 |
主軸電機扭矩（額定/最大）/Nm |
305/512 |
|
轉速范圍（r/min） |
80-8000/80-10000 |
|
|
減速比 |
1:1 |
|
|
主軸直徑/
mm |
φ300 |
|
|
刀柄規格 |
BT50 |
|
|
驅動 |
絲杠（X/Y/Z）/mm（直徑×導程） |
φ50×16 |
|
電機功率（額定/最大）kW |
26/37 |
|
|
速度 |
切削進給速度范圍（mm/min） |
0-15000 |
|
X/Y/Y軸快移速度（mm/min） |
48 |

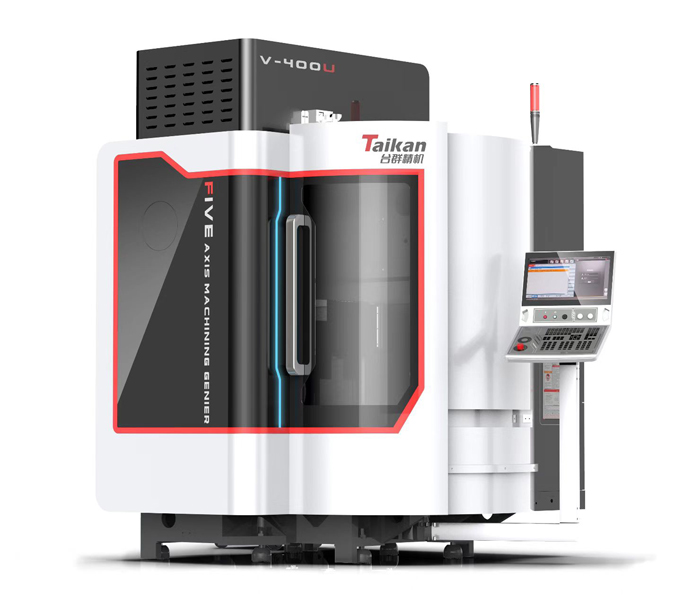

2.臺群精機V-400U立式五軸加工中心
V-400U采用高剛性門式O型結構，X、Y、Z三軸全部配置精密滾珠絲杠和精密滾柱導軌；三軸配置絕對值式伺服電機，通過高性能數控系統搭配光柵尺，實現機床閉環高精度控制，精密級電主軸。鑄鐵均采用米漢納鑄造工藝，并進行熱處理，消除內應力。機床具有高精度、高速度及高剛性。
整機結構：在獨特的光機結構上，結合工業設計元素和人機交互理念，整機外觀造型設計美觀、整潔，操作更便利。
光機結構：光機主體結構采用高剛性門式O型結構，主軸到橫梁距離短，BC軸轉臺結構布局合理，且床身采用優質灰鑄鐵材料，具有整體應力變形小、抗振性強的特點。結合現代有限元分析軟件不斷優化提升床身結構剛性，達到最優化設計。
導軌/絲杠/軸承：采用THK/INA滾珠導軌，提升了傳動剛性；同時絲杠采用NSK螺母冷卻或中空冷卻絲杠，搭配NSK軸承，有效控制絲杠傳動的穩定性。
轉臺：自主設計高剛性轉臺本體結構，采用力矩電機驅動，光柵尺為編碼器，且轉臺本體均設計有合理的冷卻流道，保證轉臺傳動精度的穩定性。
主軸：V-200U標配11kW高速電主軸HSK 40E，轉速可達30000r/min；V-400U標配16kW高速主軸HSK 50E，轉速可達24000r/min；電主軸的高轉速以及運轉的低振動，讓零件加工質量更穩定。
刀庫：V-200U標配30T傘形刀庫；V-400U標配24T傘形刀庫，滿足復雜零件加工的多刀具需求。
系統：標配西門子SINUMERIK ONE五軸控制系統，有效保證整體控制精度的穩定性和操作的便利性。也可選配海德漢TNC640五軸控制系統或華中數控五軸控制系統。
冷卻系統：標配手動油箱，高精度過濾且可選配增加切削液穩定控制系統，保證零件加工精度要求。
配置參數表：
|
加工范圍 |
X、Y、Z軸/mm |
700、450、400 |
|
傾斜軸（B軸） |
+30°～-120° |
|
|
旋轉軸（C軸） |
360°連續旋轉 |
|
|
主軸鼻端到工作臺面的距離/mm |
100-500 |
|
|
工件尺寸 |
允許最大加工工件尺寸 (工件直徑×高度)/mm |
φ420×400 |
|
工作臺 |
工作臺尺寸/mm |
φ420 |
|
工作臺承重/kg |
150 |
|
|
T型槽(槽數-槽寬)/mm |
8-14H9（均布） |
|
|
主軸 |
主軸電機功率/kW |
16 |
|
主軸電機扭矩(S1/S6)/Nm |
28/34 |
|
|
轉速范圍/（r/min） |
0-24000 |
|
|
刀柄規格 |
HSK 50E |
|
|
速度 |
三軸切削進給速度范圍/（mm/min） |
0-24000 |
|
B(A)/C軸切削進給速度/（r/min） |
0-50 |
（供稿：深圳創世紀 責編：梅峰）
